不用叶片的搅拌器

MAIN201210221625000090003404029

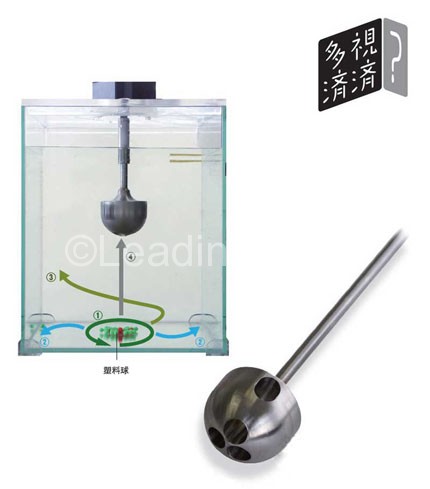

图1

    下端为像“陀螺”一样粗短的金属棒(图1右下部分),整个金属棒竖直悬挂在装满水的容器的顶板上。陀螺的下面和侧面各有三个通孔,除此之外没有任何机关。也没有叶片。

使用马达转动金属棒后,放置在水底的塑料球会如何运动?虽说转速相当之快,约为1000rpm,但旋转的金属棒如此光滑,好像对水和塑料球都不会产生影响。不过,小球的确会动。

①在现在的位置旋转;②在容器底面散开;③呈螺旋状向斜上方上升;④垂直上升。实际的运动会是上述那种情况呢?

    答案是④垂直上升

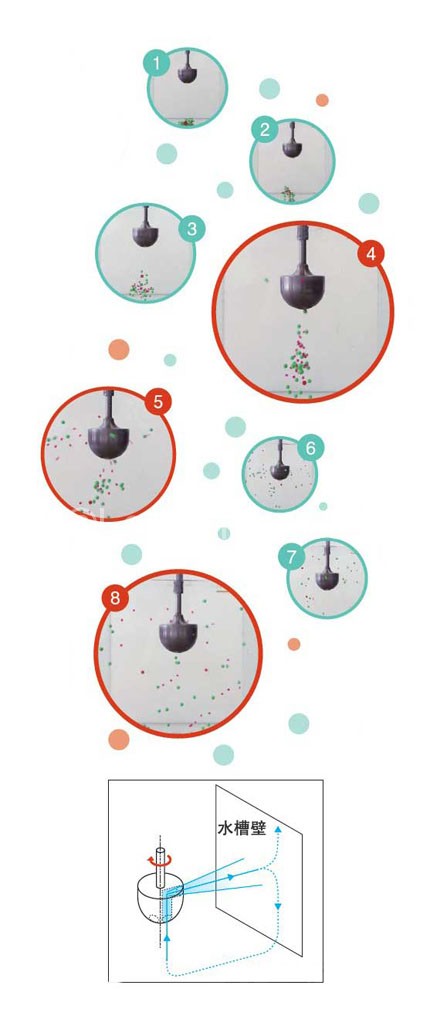

这个陀螺状的金属棒被称之为“M-Revo”,是日本EDDY PLUS公司(总部:埼玉市)开发的搅拌器。进入孔中的水在离心力的作用下从侧面的圆孔排出,同时从下面的圆孔吸水(图2下部)。塑料小球首先在水流的吸 引作用下垂直上升(图2照片①~④),之后吸入圆孔的小球向四面八方扩散(图2照片⑤~⑧)。
不用叶片的搅拌器

图2

    M-Revo的开发者——村田和久是经营电子产品制作和喷涂的YAMATEC公司(总部:埼玉市)的专务厂长。2006年的时候,村田曾为喷涂设备的 阀门每几个月就会堵塞的现象而烦恼。一天,村田发现磁铁能够吸附堵塞阀门的丝状异物。经判断,异物是搅拌器具剐蹭铁制涂料罐内壁而产生的碎屑*。

*喷涂设备为黄铜或铝合金制造,不会产生能吸附于磁铁的异物。

为此,村田着手开发不易剐蹭罐体的搅拌器具,经过不断的尝试,发明出了M-Revo。M-Revo在YAMATEC的工厂投入使用的2年间,喷涂设备 未发生堵塞,涂料的搅拌情况也得到了改善。村田已经申请了这种搅拌器的专利(第4418019号),并授权其合作伙伴IP Management Services(总部:东京)进行制造和销售M-Revo。

常用的涂料搅拌器具为螺旋桨式或叶片式,转速约为150rpm。搅拌“虽然不是核心技术,但每天都要进行4个小时左右,是一项很费事的工作”(村 田)。为了直接利用叶片使粘在罐底的涂料化开,很多作业人员会用叶片剐蹭罐身。而使用的是没有突起的M-Revo,即使接触罐体内壁,也不会出现刮伤的现 象。

现有的搅拌叶片还存在反作用力大的问题。如果作业人员控制不住叶片的反作用力,搅拌器就会失控,造成涂料飞散罐体翻倒。而M-Revo形状光滑且半径小,因此反作用力也较小。

而且,通常的叶片虽然能够形成水平面的旋转流,但欠缺纵向搅拌作用,这是为了避免将空气卷入液体当中所致。而M-Revo在纵向运动的同时,液面平静,不会卷入空气(图2照片8)。实际使用M-Revo搅拌掺有洗涤剂的水,都未产生泡沫。

除了文中介绍的喷涂用途以外,M-Revo还在逐步向食品、药品、水处理、铸造(铝合金熔融金属的搅拌)、窑业等领域拓展应用范围。(日中技术产业信息网 供稿)
